图示式均衡器在扩声系统中应用非常广泛，从房间声音频响特性的均衡到抑制声音反馈和美化声 音效果。
传统均衡器一般都采用单个推子作频率均衡调节，但是这样含限制每个推子刻度的末端用 来更精细的均衡操作。

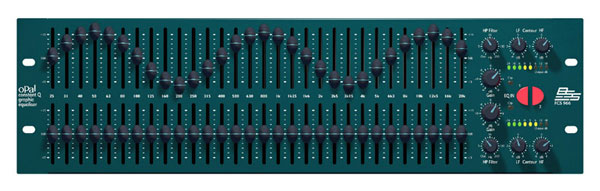

我们提供的 OPAL FCS-966 图示均衡器采用分隔的 LF 低频和高频 HF 斜坡滤 波器。这种滤波器可改变整体声音的平衡，不会受到房间内部条件变化和扬声器频响特性的改变而受到影响。
这些滤波器是一种非常"好听的"，可以柔和提升和衰减的斜坡器，它们可以用来消除由于温度、湿度或听众 数量的改变产生的感观影响，所有这些影响都可以轻易地通过推子的调整而被消除。
| 技术规程 |
| 高通滤波器置于OUT，增益、高频(HF)、低频(LF)和全部哀减器置于0 |
| • |
输入部分： |
| 输入阻抗 |
10kΩ, 电子平衡 |
| 最大输入电平 |
> +20dBu |
| 共模抑制比 CMRR |
> -40dB, 1kHz |
| • |
輸出部分： |
| 输出阻抗 |
< 50Ω, 电子平衡 |
| 最大输出电平 |
> +20dBu/600Ω负载 |
| • |
滤波器： |
| 高通滤波器控制 |
OUT-250Hz,，12dB/oct |
| LF 低频斜坡滤波器 |
50Hz， ±6dB 斜率, 6dB/oct |
| HF 高频斜坡滤波器 |
14kHz， ±6dB 斜率, 6dB/oct |
| 带通滤波器频段 |
滤波器中心频率按 ISO 标准设置，Q=4，±15dB |
| 总特性指示 |
| 频率响应 |
50Hz - 45kHz，±1dB |
| 噪声 |
22Hz - 22kHz，< -94dBu |
| 信号动态范围 |
> 115dB |
| 通道窜音 |
> -80dB，1kHz |
| 失真 |
< 0.005% (80kHz 测量带宽)，20Hz - 20kHz |
| 增益控制 |
+10dB 至 -∞ |
| 体积 |
483mm x 134mm x 180mm |
| 凈重 |
3kg |
| 交流供电 |
115V/230V 50/60Hz 交流，30VA |
|
|
